こんにちは、福井オフィス・ラボです。

自社で描くCAD図面が、お客様の見積もり時の稟議面や

ご注文頂き施工の際に施工図として活躍しています。

今回、2つの事例をご紹介します。

ひとつ目は

いつもお世話になっております工場様で

現場内の壁面に書庫を並べて部品などを整理して保管したいとのご相談です。

場内の写真はNGですので、

作成図面でご紹介します。

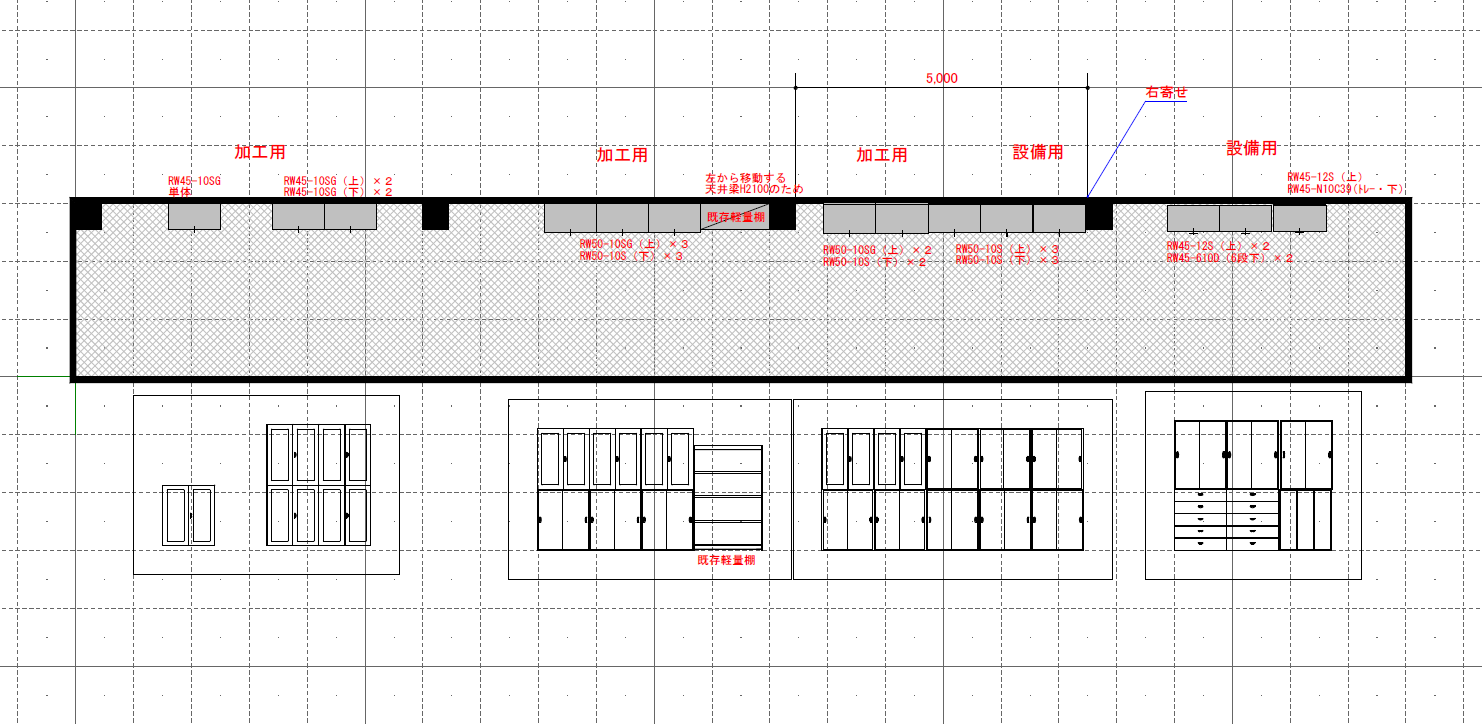

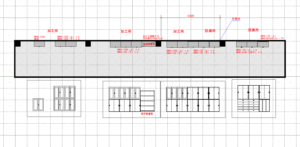

通路の壁面に書庫を並べます。

柱間に目的に応じた書庫を置くのですが、

書庫の上部あたりに配管などがあり

書庫の高さとの干渉なども計測して、

配置しました。

このように、施工図で上から見た図と

正面から立体的に見せることもできますので

書庫の高さも可視化し図面に落とし込みが可能です。

もちろん、既存の書庫の落とし込みや移動など

図面に入れて指示書にも使います。

2つ目は、

福井県本社の工作機械メーカー様の武生事業所の

倉庫機能として、A4ファイル、A3ファイルを収納し

将来は増設も踏まえての書架を昨年入れさせていただきました。

過去の記事はこちら

今回は、書架を連結して追加工事のご依頼です。

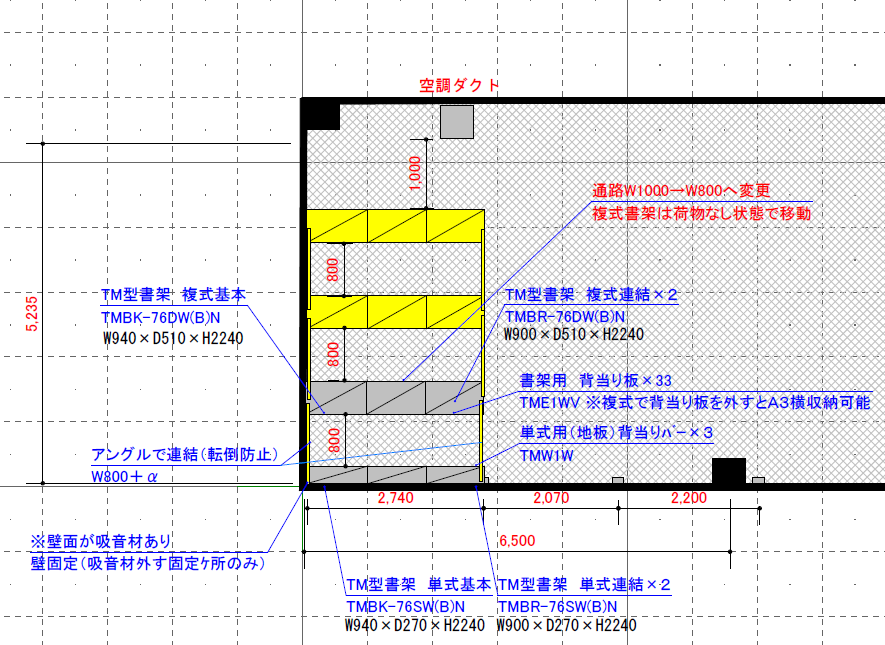

昨年の図面を元に追加修正したCADの図面です。

黄色が今回増設する書架で

グレーが既存の昨年施工した書架です。

今回は、建物の幅いっぱいになるように

W800の通路を確保して全体の位置調整をして

施工しました。

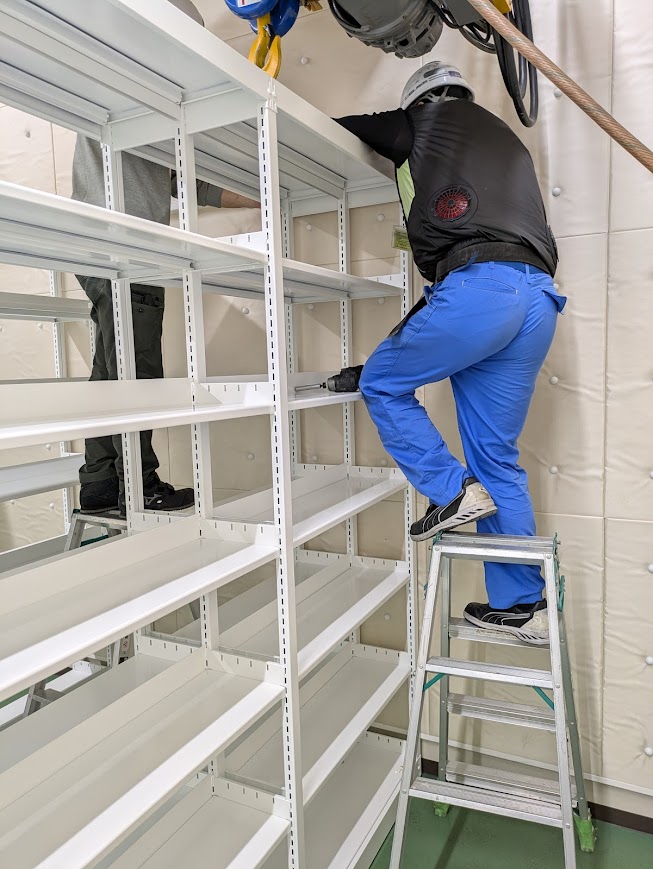

施工風景

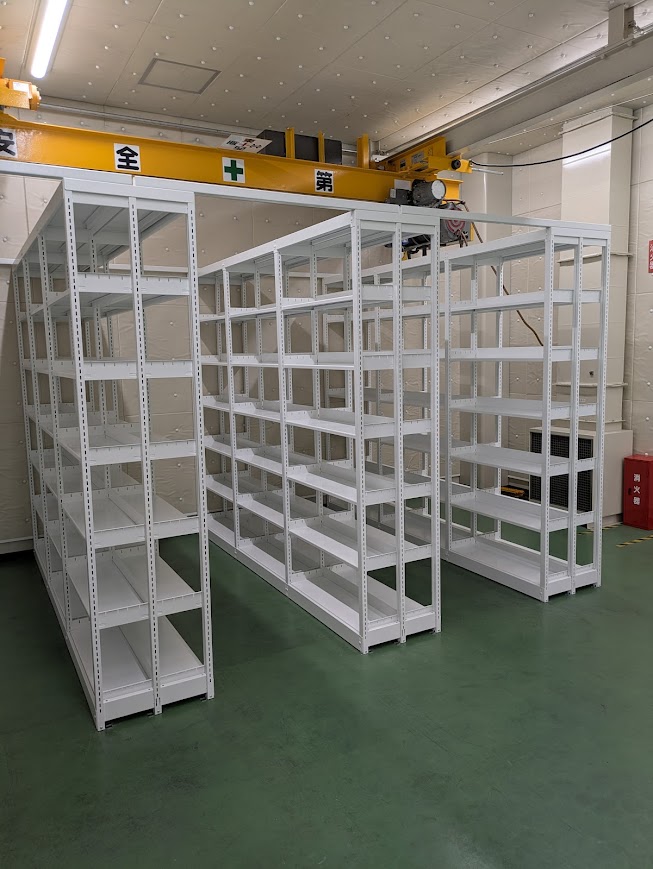

完成後の書架

きれいに並んでおります。

天井部分のブレスで書架を連結しております。

このように

当社CAD図面で昨年に図面に増設書架をレイアウトし

図面を元に通路部分の確保など打ち合わせを重ね

施工致しました。

今回2つの事例をご紹介しましたが

図面の重要性をご理解いただければ幸いです。

お客様の立場になり、図面による可視化により

正確に情報をお伝えし、

見積もりとともに稟議の際にも活用いただいております。

また、当社から施工業者へ図面を渡し

正確に施工できるようにし、

安心で安全な納品を心がけております。

悩んだら是非、ご相談ください。
